Relativistische Effekte im Schneckentempo

Author: Christoph Würsch, Institute for Computational Engineering ICE
Eastern Switzerland University of Applied Sciences OST
Date: 12.4.2026

Eine tiefgreifende und verblüffende Erkenntnis ist, dass die Magnetkraft im Wesentlichen die elektrische Kraft ist, betrachtet aus einem anderen Bezugssystem. Der „magnetische“ Teil der Lorentzkraft ist eine relativistische Manifestation des elektrischen Feldes. Das Versagen der Flussregel bei der unipolaren Induktion unterstreicht die Notwendigkeit, E⃗\vec{E} und B⃗\vec{B} als Komponenten eines einzigen relativistischen Objekts zu behandeln: des Faraday-Tensors. Selbst bei den „niedrigen“ Geschwindigkeiten einer Kupferscheibe ist Magnetismus im Grunde ein relativistisches Phänomen.

Download:

Inhaltsverzeichnis

  1. Die Lorentzkraft als relativistischer Effekt
  2. Unipolare Induktion (Die Faradaysche Scheibe)
  3. Das Paradoxon des bewegten Stabes
  4. Der Lorentz-Boost in Matrixform

1. Die Lorentzkraft als relativistischer Effekt

Das Faradaysche Induktionsgesetz wird oft als fundamentales Postulat des klassischen Elektromagnetismus präsentiert. Eine tiefere Analyse zeigt jedoch, dass die Trennung zwischen elektrischen und magnetischen Kräften vom Bezugssystem abhängt. Dieser Blog zeigt, wie die Lorentzkraft natürlich aus den Anforderungen der Speziellen Relativitätstheorie (SRT) hervorgeht und dabei Paradoxien löst, an denen die klassische Flussregel zu scheitern scheint.

Der Standardausdruck für die induzierte elektrische Spannung UindU_{\text{ind}} (elektromotorische Kraft EMK) ist durch die Änderung des magnetischen Flusses Φ\Phi gegeben:

Uind=−dΦdt=−ddt∫SB⃗⋅dA⃗\boxed{ U_{\text{ind}} = -\frac{d\Phi}{dt} = -\frac{d}{dt} \int_S \vec{B} \cdot d\vec{A} }

Während diese Formel für geschlossene Leiterschleifen, die ihre Form ändern oder zeitlich variierenden Feldern ausgesetzt sind, robust ist, stößt sie in Systemen, in denen die Geometrie der „Schleife“ zweideutig ist, auf konzeptionelle Schwierigkeiten.

2. Unipolare Induktion (Die Faradaysche Scheibe)

Ein klassisches Problem, das den Unterschied zwischen der „Flussregel“ und der Lorentzkraft verdeutlicht, ist die Faradaysche Scheibe, auch bekannt als Unipolar-Generator. Dieses Gerät besteht aus einer leitenden Scheibe, die in einem gleichmäßigen, stationären Magnetfeld B⃗\vec{B} parallel zur Rotationsachse rotiert.

Betrachten wir eine leitende Kupferscheibe (Faraday-Rad), die in einem gleichmäßigen, konstanten Magnetfeld B⃗\vec{B} parallel zu ihrer Rotationsachse rotiert.

  1. Der magnetische Fluss Φ\Phi durch jeden Sektor der Scheibe bleibt konstant, da B⃗\vec{B} homogen ist und sich die Fläche innerhalb des Stromkreises (Schleifkontakte zur Mitte) im traditionellen Sinne nicht ändert: dΦdt=0\frac{d\Phi}{dt} = 0.
  2. Dennoch wird eine Potenzialdifferenz UindU_{\text{ind}} zwischen der Achse und dem Rand gemessen.

Das folgende Diagramm veranschaulicht den Aufbau. Beachten Sie, dass während die Scheibe rotiert, das Magnetfeld und der externe Stromkreis (Schleifkontakte) im Labor-Bezugssystem stationär bleiben.

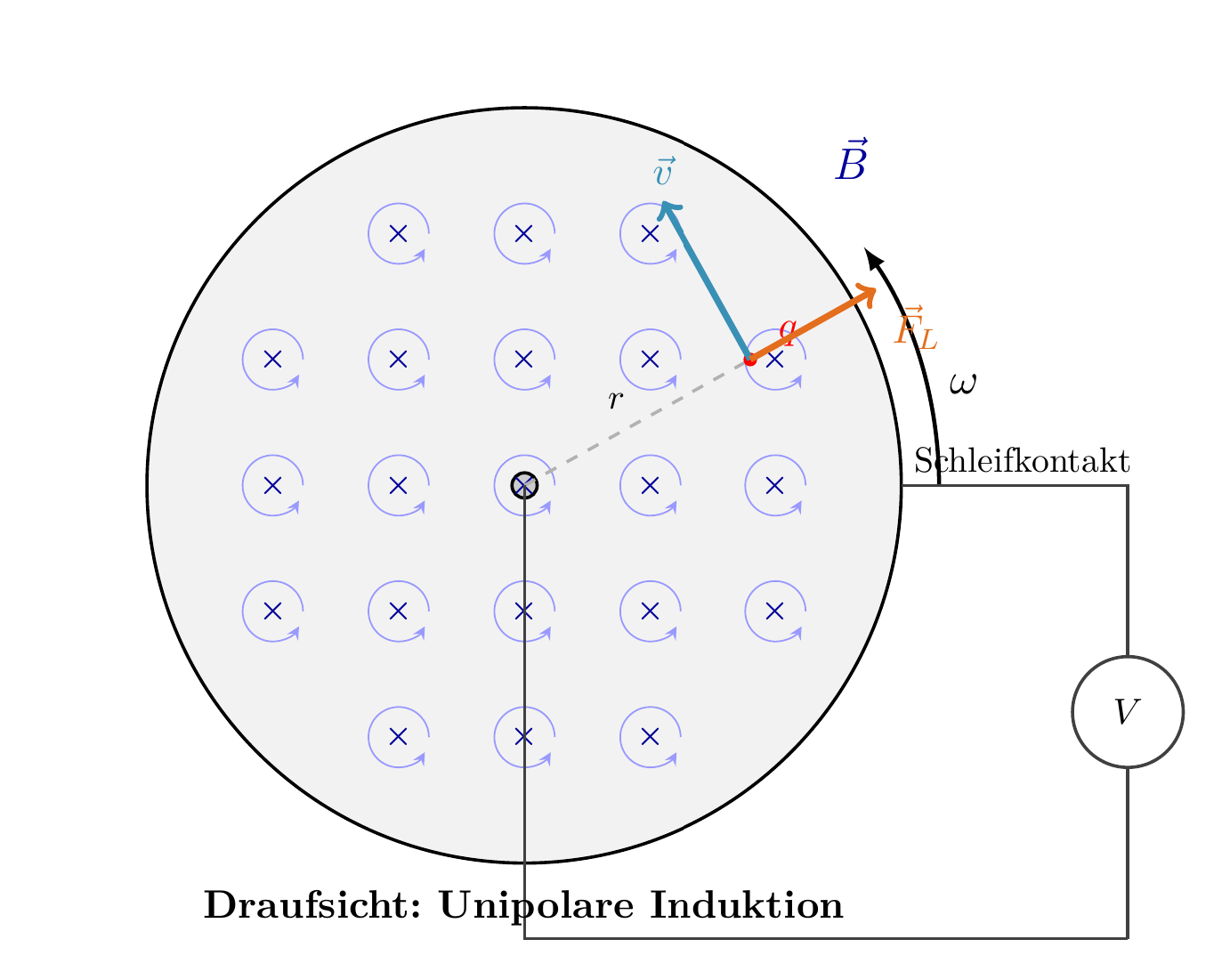

Unipolarinduktion bei einer rotierenden Kupferscheibe

Abbildung 1: Draufsicht auf die Faradaysche Scheibe. Die blauen kreisförmigen Pfeile um die Kreuze stellen das Magnetfeld B⃗\vec{B} dar, das in die Seite hinein gerichtet ist. Die Lorentzkraft F⃗L=q(v⃗×B⃗)\vec{F}_L = q(\vec{v} \times \vec{B}) treibt die Ladungen radial zum Rand.

Erinnern wir uns an die integrale Form des Faradayschen Gesetzes (die Flussregel):

Uind=−dΦdt=−ddt∫SB⃗⋅dA⃗U_{\text{ind}} = -\frac{d\Phi}{dt} = -\frac{d}{dt} \int_S \vec{B} \cdot d\vec{A}

In diesem Aufbau:

  1. Das Magnetfeld B⃗\vec{B} ist zeitlich konstant (∂B⃗/∂t=0\partial \vec{B} / \partial t = 0).
  2. Die durch den Stromkreis definierte Fläche SS (Achse →\to Rand →\to externe Verkabelung) ändert weder ihre Form noch ihre Ausrichtung relativ zum B⃗\vec{B}-Feld, während die Scheibe rotiert.

Folglich ist dΦdt=0\frac{d\Phi}{dt} = 0. Rein basierend auf der Flussregel würde man fälschlicherweise Uind=0U_{\text{ind}} = 0 vorhersagen.

Lösung über die Lorentzkraft: Die tatsächliche Induktion tritt auf, weil sich die Ladungsträger (Elektronen) mit der Scheibe mit der Geschwindigkeit v⃗\vec{v} bewegen. In einem radialen Abstand rr vom Zentrum beträgt die Geschwindigkeit v⃗=ω⃗×r⃗\vec{v} = \vec{\omega} \times \vec{r}.

Die Lorentzkraft auf eine Ladung qq ist:

F⃗L=q(v⃗×B⃗)\vec{F}_L = q(\vec{v} \times \vec{B})

Für eine Scheibe in der xyxy-Ebene und B⃗=Bz^\vec{B} = B\hat{z} ist die Geschwindigkeit v⃗=ωrϕ^\vec{v} = \omega r \hat{\phi}. Die resultierende Kraft ist:

F⃗L=q(ωrϕ^×Bz^)=qωrBr^\vec{F}_L = q(\omega r \hat{\phi} \times B\hat{z}) = q\omega r B \hat{r}

Diese radiale Kraft wirkt wie ein „nicht-konservatives“ elektrisches Feld E⃗eff=v⃗×B⃗\vec{E}_{\text{eff}} = \vec{v} \times \vec{B}. Die induzierte EMK ist das Linienintegral dieses Feldes von der Achse (r=0r=0) zum Rand (r=Rr=R):

Uind=∫0R(v⃗×B⃗)⋅dr⃗=∫0RωrB dr=12ωR2BU_{\text{ind}} = \int_0^R (\vec{v} \times \vec{B}) \cdot d\vec{r} = \int_0^R \omega r B \, dr = \frac{1}{2}\omega R^2 B

Die relativistische Erkenntnis Das Paradoxon der Faradayschen Scheibe entsteht nur, wenn wir darauf beharren, dass Induktion durch einen sich ändernden magnetischen Fluss verursacht werden muss. Die Relativitätstheorie lehrt uns, dass die Unterscheidung zwischen „Flussänderung“ und „Bewegung durch ein Feld“ vom Bezugssystem abhängt. Im Labor-Bezugssystem gibt es kein E⃗\vec{E}-Feld, nur B⃗\vec{B}, und die Kraft ist magnetisch. Würden wir uns auf ein Ladungselement in der Scheibe setzen, sähen wir eine stationäre Scheibe, aber ein transformiertes elektrisches Feld E⃗′\vec{E}', das für das Potenzial verantwortlich ist.

3. Das Paradoxon des bewegten Stabes

Betrachten wir einen leitenden Stab der Länge LL, der sich mit der Geschwindigkeit v⃗=vx^\vec{v} = v\hat{x} durch ein konstantes Magnetfeld B⃗=Bz^\vec{B} = B\hat{z} bewegt.

  • Labor-Bezugssystem (SS): Die Ladungen im Stab erfahren eine Lorentzkraft F⃗m=q(v⃗×B⃗)=−qvBy^\vec{F}_m = q(\vec{v} \times \vec{B}) = -qvB\hat{y}. Dies führt zu einer Ladungstrennung und einer induzierten Spannung U=vBLU = vBL.
  • Stab-Bezugssystem (S′S'): In dem System, das sich mit dem Stab bewegt, ist der Stab stationär (v⃗′=0\vec{v}' = 0). Da B⃗\vec{B} konstant und homogen ist, gilt dΦ/dt=0d\Phi/dt = 0. Würden wir die klassische Mechanik strikt anwenden, sollte keine Kraft auf die Ladungen wirken und keine Spannung auftreten.

Diese Diskrepanz deutet darauf hin, dass sich das Magnetfeld in SS als elektrisches Feld in S′S' manifestieren muss.

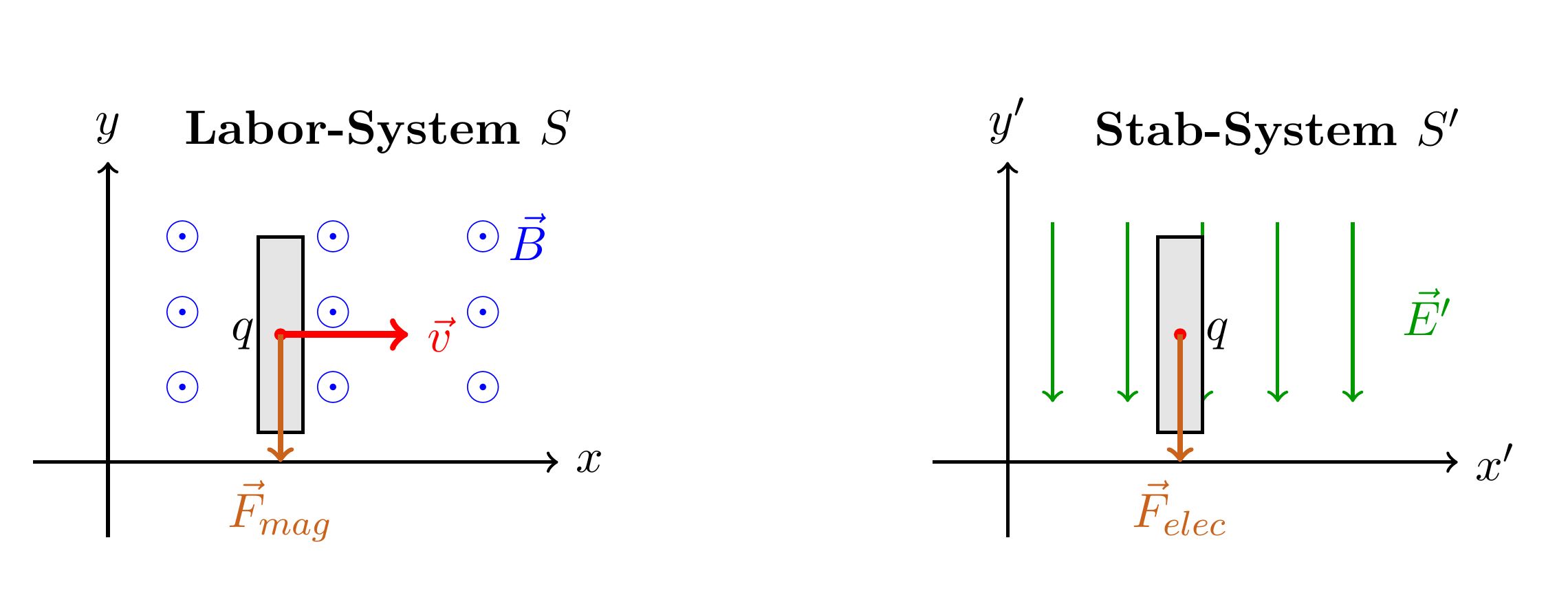

Bewegter Stab im homogenten Magnetfeld

Abbildung 2: Im Labor-System ist die Kraft magnetisch. Im Stab-System ist der Stab stationär, und die Kraft ist rein elektrisch aufgrund der Lorentz-Transformation des Faraday-Tensors.

Um das Stab-Paradoxon zu lösen, nutzen wir die Lorentz-Transformation des elektromagnetischen Feldtensors FμνF^{\mu\nu}. Für einen Boost in xx-Richtung mit β=v/c\beta = v/c und γ=(1−β2)−1/2\gamma = (1-\beta^2)^{-1/2} transformieren die Felder wie folgt:

E⃗′=γ(E⃗+v⃗×B⃗)−γ2γ+1v⃗c2(v⃗⋅E⃗)\vec{E}' = \gamma(\vec{E} + \vec{v} \times \vec{B}) - \frac{\gamma^2}{\gamma+1} \frac{\vec{v}}{c^2}(\vec{v} \cdot \vec{E}) B⃗′=γ(B⃗−1c2v⃗×E⃗)−γ2γ+1v⃗c2(v⃗⋅B⃗)\vec{B}' = \gamma(\vec{B} - \frac{1}{c^2}\vec{v} \times \vec{E}) - \frac{\gamma^2}{\gamma+1} \frac{\vec{v}}{c^2}(\vec{v} \cdot \vec{B})

Im System des Stabes (S′S'), wo E⃗=0\vec{E} = 0 im Labor gilt, finden wir:

E⃗′=γ(v⃗×B⃗)\vec{E}' = \gamma(\vec{v} \times \vec{B})

Bei niedrigen Geschwindigkeiten (v≪cv \ll c, γ≈1\gamma \approx 1) „sieht“ der Stab ein elektrisches Feld E⃗′=v⃗×B⃗\vec{E}' = \vec{v} \times \vec{B}. Die Kraft im Bezugssystem des Stabes ist rein elektrostatisch: F⃗′=qE⃗′\vec{F}' = q\vec{E}'.

4. Der Lorentz-Boost in Matrixform

Um den Ursprung dieser Kraft zu verstehen, müssen wir untersuchen, wie sich elektromagnetische Felder zwischen Inertialsystemen transformieren. Wir definieren einen Boost in xx-Richtung mit der Geschwindigkeit vv. Sei β=v/c\beta = v/c und γ=(1−β2)−1/2\gamma = (1-\beta^2)^{-1/2}. Die Lorentz-Transformationsmatrix Λ νμ\Lambda^\mu_{\ \nu} lautet:

Λ νμ=(γ−βγ00−βγγ0000100001)\Lambda^\mu_{\ \nu} = \begin{pmatrix} \gamma & -\beta\gamma & 0 & 0 \\ -\beta\gamma & \gamma & 0 & 0 \\ 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1 \end{pmatrix}

In der Relativitätstheorie sind E⃗\vec{E} und B⃗\vec{B} keine unabhängigen Vektoren, sondern Komponenten des antisymmetrischen Faraday-Tensors FμνF^{\mu\nu}:

Fμν=(0−Ex/c−Ey/c−Ez/cEx/c0−BzByEy/cBz0−BxEz/c−ByBx0)F^{\mu\nu} = \begin{pmatrix} 0 & -E_x/c & -E_y/c & -E_z/c \\ E_x/c & 0 & -B_z & B_y \\ E_y/c & B_z & 0 & -B_x \\ E_z/c & -B_y & B_x & 0 \end{pmatrix}

Die Transformation in ein bewegtes System S′S' ist durch die Tensorkontraktion F′=ΛFΛTF' = \Lambda F \Lambda^T gegeben. Betrachten wir einen leitenden Stab im Labor-System (SS), der sich mit v⃗=vx^\vec{v} = v\hat{x} in einem konstanten Feld B⃗=Bz^\vec{B} = B\hat{z} bewegt. In SS gilt E⃗=0\vec{E}=0.

Die einzigen Nicht-Null-Komponenten von FμνF^{\mu\nu} sind F12=−BF^{12} = -B und F21=BF^{21} = B.

F=(000000−B00B000000)F = \begin{pmatrix} 0 & 0 & 0 & 0 \\ 0 & 0 & -B & 0 \\ 0 & B & 0 & 0 \\ 0 & 0 & 0 & 0 \end{pmatrix}

Wir berechnen die neue elektrische Feldkomponente Ey′E'_y über F′02=−Ey′/cF'^{02} = -E'_y/c:

F′02=Λ α0FαβΛ β2F′02=Λ 10F12Λ 22(da nur Λ 22=1 und F02=0)−Ey′c=(−βγ)⋅(−B)⋅(1)Ey′=−βγcB=−γvB\begin{aligned} F'^{02} &= \Lambda^0_{\ \alpha} F^{\alpha \beta} \Lambda^2_{\ \beta} \\ F'^{02} &= \Lambda^0_{\ 1} F^{12} \Lambda^2_{\ 2} \quad (\text{da nur } \Lambda^2_{\ 2}=1 \text{ und } F^{02}=0) \\ -\frac{E'_y}{c} &= (-\beta\gamma) \cdot (-B) \cdot (1) \\ E'_y &= -\beta\gamma c B = -\gamma v B \end{aligned}

Im Grenzfall von Alltagsgeschwindigkeiten (v≪cv \ll c):

  1. γ=11−(v/c)2≈1\gamma = \frac{1}{\sqrt{1-(v/c)^2}} \approx 1
  2. Daher gilt Ey′≈−vBE'_y \approx -v B

Fazit Im Labor-System sehen wir eine magnetische Kraft F⃗=q(v⃗×B⃗)\vec{F} = q(\vec{v} \times \vec{B}), welche die Ladungen an die Enden des Stabes drückt. Im System des Stabes ist der Stab stationär, aber die relativistische Transformation erzeugt ein elektrisches Feld E⃗′=v⃗×B⃗\vec{E}' = \vec{v} \times \vec{B}, das exakt dieselbe Arbeit verrichtet. Magnetismus ist schlichtweg die elektrische Kraft, betrachtet aus einem bewegten Bezugssystem.
